Будівельний монтажний пістолет ПЦ-84
Пороховий пістолет ПЦ-84

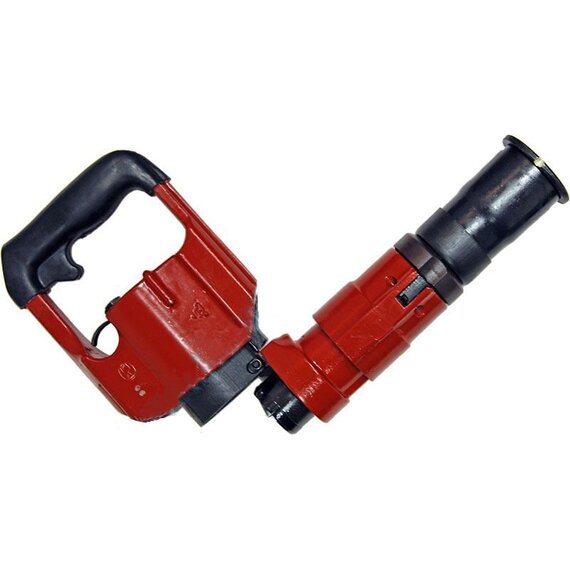

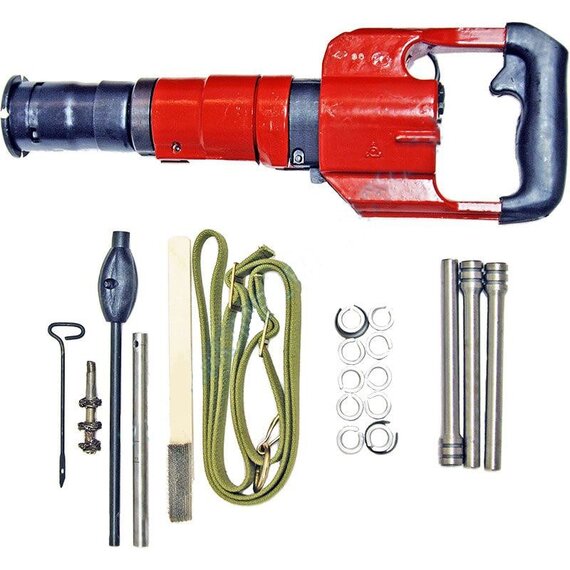

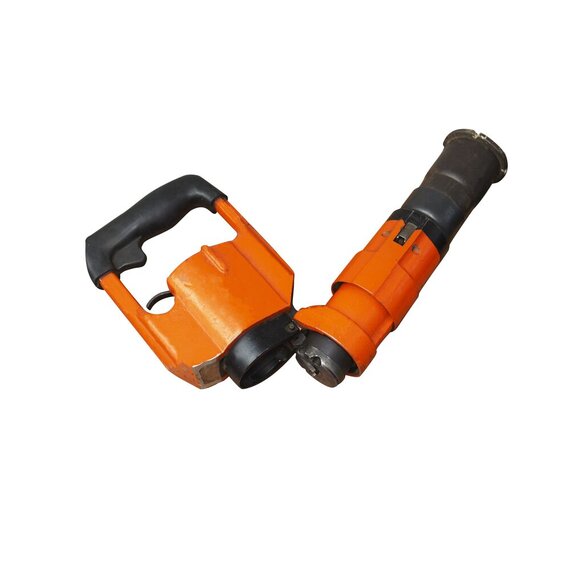

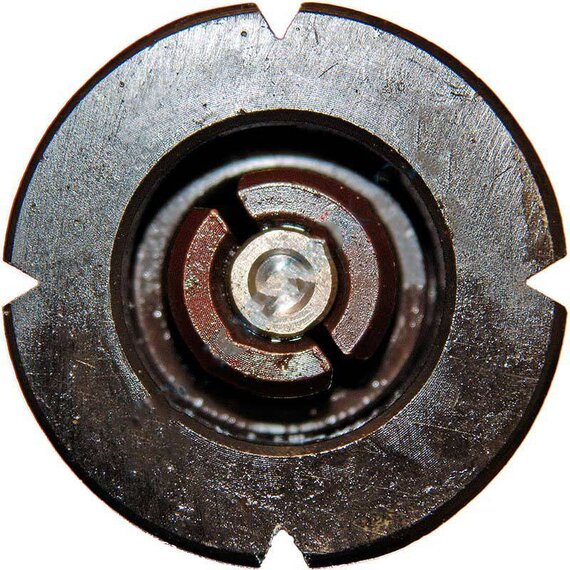

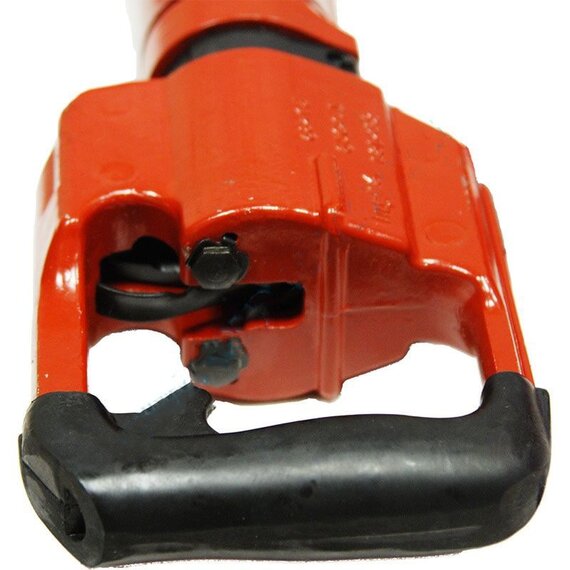

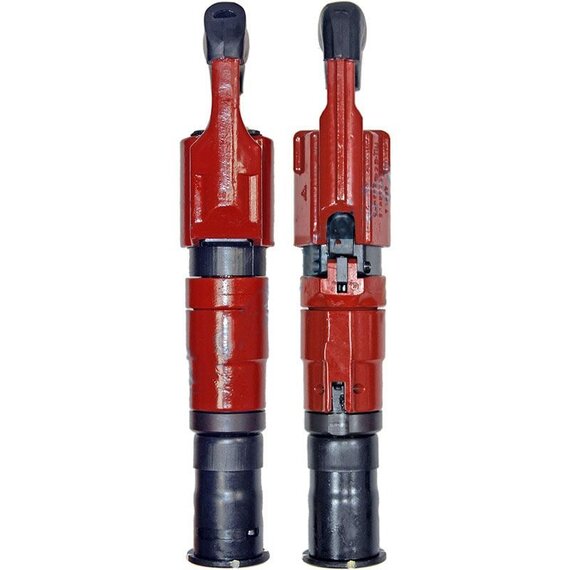

Будівельно-монтажний пістолет ПЦ-84 – самозводний поршневий однозарядний монтажний інструмент. Призначений для фіксування сталевих дюбель-цвяхів у монолітних конструкціях (бетон, цегляна кладка тощо, стіни та основи) та в каркасних конструкціях із низьковуглецевої сталі з їх наскрізним пробоєм. Розроблено та випускається Тульським збройовим заводом (ТОЗ) у розвиток більш ранньої моделі ПЦ-52.
За допомогою даного пістолета можлива оперативна організація незнімного типу кріплень дюбель-цвяхами та знімних кріплень дюбель-гвинтами. Забезпечує прокладання інженерних комунікацій на консольного типу основах, встановлення на стіни та вертикальні опори різноманітного навісного обладнання та кріплення додаткових конструкцій.

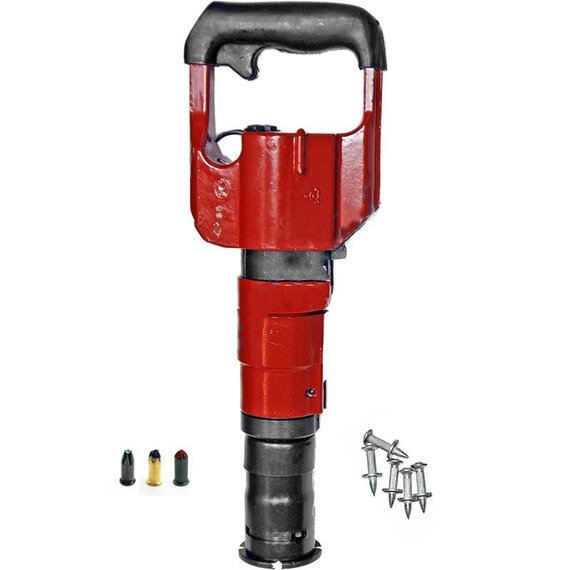

Як видатковий кріпильний матеріал використовуються стандартні дюбель-цвяхи під 12-міліметрову шайбу з довжиною від 80 мм і більше, а також дюбель-гвинти (різьба М6 або М8). Виключено можливість випадкового пострілу за рахунок блокувань, передбачених конструкцією виробу.
Технічні характеристики
| Модель | ПЦ-84 |
| Габаритні розміри виробу, мм, не більше | 385x75x150 |
| Маса не спорядженого пістолета, кг, не більше | 4,6 |
| Ємність касети, штук патронів | - |

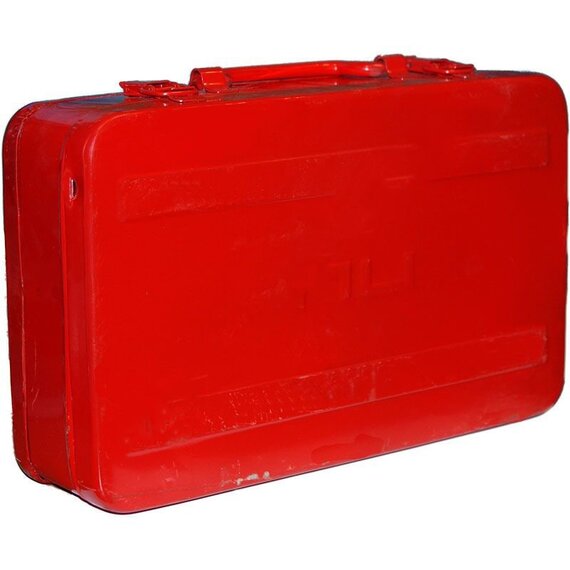

| Габарити валізи, мм | 410х270х110 |
| Використовуваний тип патронів | 6,8/18; 6,86/22; 6,86/15 |
| Максимальна товщина сталі на пробій, мм | 1…4 |
| Товщина неметалевої деталі на пробій, мм | 10…50 |
Монтажним пістолетом працює один робітник-оператор, при кріпленні великогабаритних виробів використовується підсобний робітник.
Перед початком роботи необхідно перевірити правильність складання та надійність взаємодії деталей пістолета, а також входження до каналу направника дюбелів.
Для пристрілювання необхідно виконати наступний набір операцій:
- просунути поршень за допомогою шомпола в крайнє заднє становище;
- встановити в каналі направника дюбель, що підходить для даного випадку, і переконатися у фіксації шайби кулькою-фіксатором;
- провернути до упору рукоятку щодо муфти проти годинникової стрілки і висунути вперед із коробки кожух муфти;

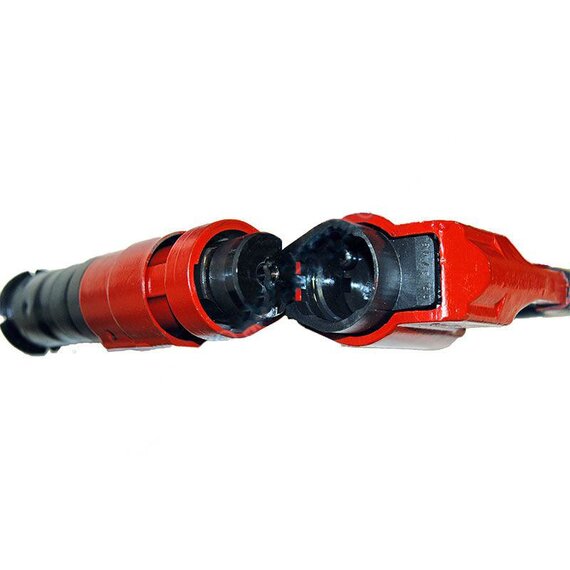

- розкрити пістолет шарнірним з'єднанням, що зв'язує муфту з рукояткою, встановити патрон у приймальне гніздо і закрити пістолет;
- зайнявши стійке положення, суворо під кутом в 90 градусів до основи встановити притиск пістолета до точки пристрілу і натиснути на рукоятку, після чого відвести вщент спусковий важіль і зробити постріл. Критично важливо, щоб у момент пострілу пістолет був впритул і з максимальним зусиллям притиснутий до деталі.
Після пострілу необхідно відкрити пістолет для перезаряджання, при цьому відбувається примусове викидання стріляної гільзи.
Після закінчення роботи або наприкінці робочої зміни, але не рідше ніж через 500 пострілів, а також у випадках затримок у роботі слід зробити розбирання, огляд та мастило. Порядок та послідовність розбирання проводиться згідно з інструкцією з експлуатації.
Монтажні пістолети можуть бути використані при виконанні будівельно-монтажних робіт у зимовий час, у неопалюваних приміщеннях незалежно від наявності джерела електричної енергії та стисненого повітря. Вони забезпечують високу продуктивність праці та досить прості в обслуговуванні.
Недоліком пістолетів є підвищена небезпека при виконанні робіт, що вимагає точного та строгого дотримання особливих правил техніки безпеки, що характерно для будь-якого професійного будівельно-монтажного обладнання (див. "Перелік робіт з підвищеною небезпекою").
Монтажні пристрілювальні пістолети ПЦ-84 дозволяють проводити будівельно-монтажні роботи в інтервалі температур від -30 до +50 градусів в автономному режимі, тобто без наявності на будмайданчику електромережі або комунікацій з підведення стисненого повітря. Для роботи з ними немає необхідності використовувати кваліфіковану робочу силу - технологія пристрілювання проста і досить безпечна при дотриманні елементарних та спеціальних правил техніки безпеки.
Для забезпечення безпеки та зведення до мінімуму можливості отримання травми при роботі з пороховим інструментом необхідно дотримуватись ряду простих правил, частина з яких зазначена вище.
Спеціальними профілактичними заходами є:
- недопущення роботи з інструментом непідготовленого оператора. Вимоги такі: вік старше 18 років, наявність кваліфікації не нижче 3 розряду та дворічного рабочого стажу, наявність атестації на право роботи з пороховим інструментом та деякі інші загального характеру;
- заборона виробництва пристрілок без засобів індивідуального захисту. До таких відносяться захисний щиток на обличчя, захисні окуляри, протишумні навушники або аналогічні функції захисні вушні вкладиші, спеціальні рукавиці, каска;
- категорично забороняється користуватися ПЦ-84 в умовах недостатнього освітлення (менше 50 люксів), а також у запилених та загазованих приміщеннях (з концентрацією оксидів вуглецю вище 20 мг/м 3 та оксидів азоту вище ніж 5 мг/м 3 );
- не можна виконувати роботу з нестійких підстав і за неможливості комфортно і стійко (надійно) на них закріпитися;
- специфічна вимога: не можна користуватися патронами, якщо вони старші 2 років;
- з амортизаційним алюмінієвим кільцем (витратний елемент, що встановлюється у розточуванні направника, знижує віддачу та забезпечує захист механізму) не можна робити більше 500 пострілів;
- корпус направника і поршень також необхідно періодично змінювати у міру їхнього зносу;
- споряджений до пристрілювання інструмент необхідно відразу використовувати за призначенням, перенесення або зберігання готового до пострілу будівельного пістолета категорично заборонена .
Слід додати, що спусковий механізм наколу капсуля патрона спрацьовує тільки у разі достатнього зусилля притиснення інструменту через рукоять до деталі, що пристрілюється.
