Строительные монтажные патроны Д-4 для ПЦ-84 и МЦ52. Пачка 100шт

Температура эксплуатации от минус 30°С до плюс 50°С.

Формы поставки и упаковка:

Патроны Д1-Д5 6,8х18 россыпью поставляются в картонных ящиках по 5000 штук. Первичная упаковка для потребителей - картонные коробки по 100 шт. Продукция соответствует требованиям нормативных документов ГОСТ Р 50530-2007.

Быстрая технология монтирования

В различных сферах промышленности, строительства нередко приходится монтировать конструкции, не прибегая к подготовительным операциям. Так называемая техника прямого монтажа предполагает крепление отдельных частей друг с другом посредством строительных пистолетов, стальных дюбелей и холостых индустриальных патронов. Таким патроном выстреливают из монтажного пистолета, плотно прижимая его к скрепляемой поверхности. Дюбель за счет ударной силы, возникающей при разрыве патрона, входит плотно в бетон, кирпич или металл (с толщиной не более 6 мм.). Таким способом можно скреплять элементы без предварительного рассверливания отверстий. Найти область применения подобных соединений можно повсюду: для крепления оснастки гипсокартонных плит, металлической сетки для отделки стен мрамором или кафелем и т.д. и т.п. Нагрузки, разность механических задач и предлагаемых обстоятельств обуславливает определенный подход к выбору расходных материалов. Понятно, что основа, в который входит дюбель, имеет разную плотность, поэтому применяют для такого монтажа разные по мощности строительные патроны.

Описание и обозначения

Монтажные патроны используются как источник энергии для забивания дюбель-гвоздей в бетонные, стальные и кирпичные строительные конструкции при монтаже оборудования, крепежа инженерных коммуникаций и навесных элементов из металла толщиной до 6 мм.

Они представляют собой специальный беспульный патрон в стальной гильзе с фосфатно-лаковым покрытием, облегчающим экстракцию стреляной гильзы из патронника пристрелочного инструмента. Обозначаются шифрами Д (длинные) и К (короткие) и маркируются двумя цифрами 6,8х18 или 6,8х11. Первая цифра обозначает калибр, вторая - длину гильзы. В патронах шифра Д (длина 18 мм) ударный состав располагается в кольцевой части дна гильзы, шифра К (длина 11 мм) ударный состав распределен по всей площади дна гильзы.

Ударный состав удерживается в гильзе пыжом, изготовленным из прессованного пористого пороха. При ударе бойка в закраину гильзы происходит взрывчатое воспламенение ударного состава, затем пыжа и - основного порохового заряда. Применяемый бездымный порох, не содержащий соединений тяжелых металлов (сурьмы, ртути и свинца), допускает использование в закрытых помещениях.

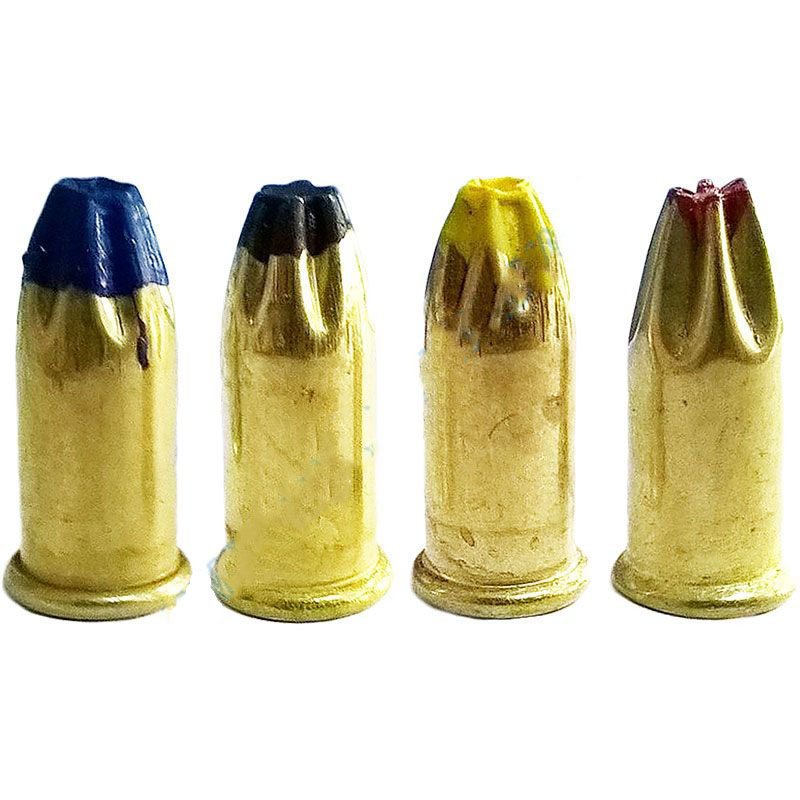

Патроны индексов Д и К распределены на 5 групп по массе порохового заряда и, соответственно, по энергии, измеряемой в Джоулях (Дж). Для облегчения классификации по мощности, обжатый конец гильзы (звездка) окрашивается в определенный цвет.

Обозначение патрона - 6,8×18 (6,8×11).
Диаметр Ø, мм - 6,8.
Масса, г - 1,5-1,8.

В таблице приведена классификация патронов для монтажного пистолета ПЦ-84 различной мощности.

Для мягких материалов, таких как дерево, фанера или ДСП используют «белые» патроны, а далее, чем прочнее структура основы, тем «темнее» краска на строительно-монтажных патронах.

Меры предосторожности

В соответствие с ГОСТ 19433-81 монтажные патроны относятся к классу 4 по степени опасности, подклассу 4.1 - легковоспламеняющиеся твердые вещества. При транспортировке, хранении и использовании необходимо строго соблюдать рекомендации изготовителя и правила техники безопасности.

Не допускать хранение в сырых помещениях без заводской упаковки, которая гарантирует двухлетнее хранение изделия без потерь эксплуатационных качеств в диапазоне температур от -30°С до +50°С.

Несмотря на то, что монтажные патроны относятся к классу холостых, необходимо соблюдать правила техники безопасности и допускать к работе подготовленных рабочих.

Применение пристрелочного инструмента и строительных патронов существенно сокращает время монтажа металлических конструкций к бетонным и кирпичным основаниям, а также исключает выполнение подготовительных операций (сверление, зенкование отверстий и т.д.), полностью исключает применение электроинструмента.
